01 / Laserkeilaus

Otetaan talteen se, mikä on jo rakennettu.

Keilaus tallentaa mitat ja muodot pistepilveksi silloin, kun piirustukset puuttuvat tai tila on ehtinyt muuttua. Aineistoa käytetään koneiden, tilojen ja rakenteiden suunnitteluun.

Pyydä arvio tästä palvelusta
Senaatintorin yökeilaus pistepilvenä. Helsingin tuomiokirkko ja ympäröivät julkisivut.

Julkaistut keilaukset

Esimerkkilaserkeilauksia

Referenssiesimerkkeinä Helsingin senaatintorin tuomiokirkko, Icon-luokan risteilijän keulan Dome-alueen sisäkeilaus.

Jokaisen laserkeilauksen yhteydessä toimitetaan tarkkuusraportti, joka vahvistaa toteutuneen tarkkuuden mittausdatan pohjalta. Keskimäärin suurissa kohteissa toteutunut tarkkuus on välillä 1-3 mm.

Referenssi

Valmistellaan keilausta

Selainnäkymä on kevennetty, jotta keilaus pyörii sujuvasti. Täysi aineisto toimitetaan projektissa. Vedä hiirellä, rullalla zoom.

Ketju

Fyysisestä kohteesta toteutuskelpoiseksi aineistoksi.

  1. 01

    Fyysinen kohde

    Lähtökohta on tila, kone tai rakenne sellaisena kuin se on.

  2. 02

    Laserkeilaus

    Kohde mitataan kolmijalka- tai käsikeilaimella sovitusta rajauksesta.

  3. 03

    Pistepilvi

    Asemat rekisteröidään yhdeksi aineistoksi, jota voidaan tarkastella ja leikata.

  4. 04

    Malli

    Tarvittaessa pistepilvestä rakennetaan suunnittelukelpoinen 3D-malli.

  5. 05

    Suunnittelu

    Uusi kone, prototyyppi tai paikallinen teräsrakenne suunnitellaan mitattuun tilaan.

  6. 06

    Toteutuskelpoinen aineisto

    Asiakas saa sovitut tiedostot: pistepilven, mallin ja kuvat.

Laitteisto

  • Faro Focus S 70Tarkkuus 1–3 mm

    Kolmijalkakeilain · Noin 1 m³ … 10 000+ m²

    Suuret kohteet: tuotantotilat, kerrostalot, rakennustyömaat sekä esimerkiksi junat ja muut isot laitteet. Panoraamakuvaus Ricoh Theta Z -kameralla.

    Valmistajan esite (PDF) · Tuotesivu

  • Faro Freestyle 2Tarkkuus 1–2 mm

    Käsiskanneri · Noin 20 cm … pakettiauton kokoiset kohteet

    Yksityiskohtien ja monimutkaisten muotojen täysväridata, sulautuu natiivisti Focus-keilausdataan.

    Valmistajan esite (PDF)

  • Creaform HandySCAN 3D BLACK+ EliteTarkkuus 0,025 mm

    Käsiskanneri · Noin 5 mm … henkilöauton kokoluokka

    Pienten kohteiden ja kappaleiden mittaus. Tuottaa suoraan STL-pintamallin skannattavasta kappaleesta.

    Valmistajan esite (PDF) · Tuotesivu

Ricoh Theta Z: Täysväripanoraamat Faro Focus -keilauksen yhteydessä. Tarkkuus riippuu etäisyydestä, pinnasta ja asemien määrästä. Lukema sovitaan kohteen mukaan.

Keilauksesta malliksi

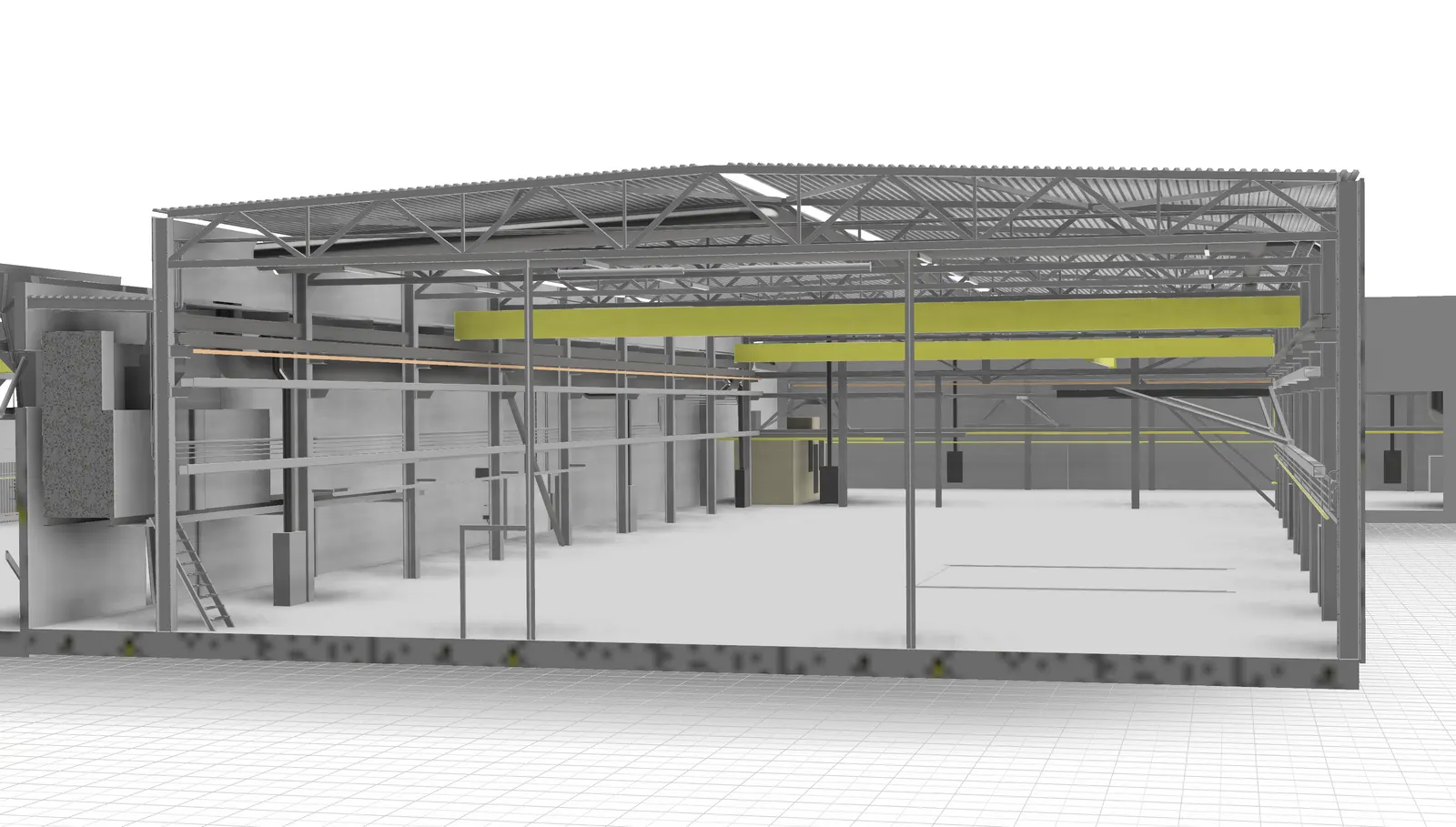

Olemassa oleva tuotantotila mallinnettuna keilauksen pohjalta. Kuvakaappaus mallista.

Toteutettuja keilauksia

Julkaistut keilaukset.

Alla on esitetty esimerkkeinä toteutettuja laserkeilauksia.

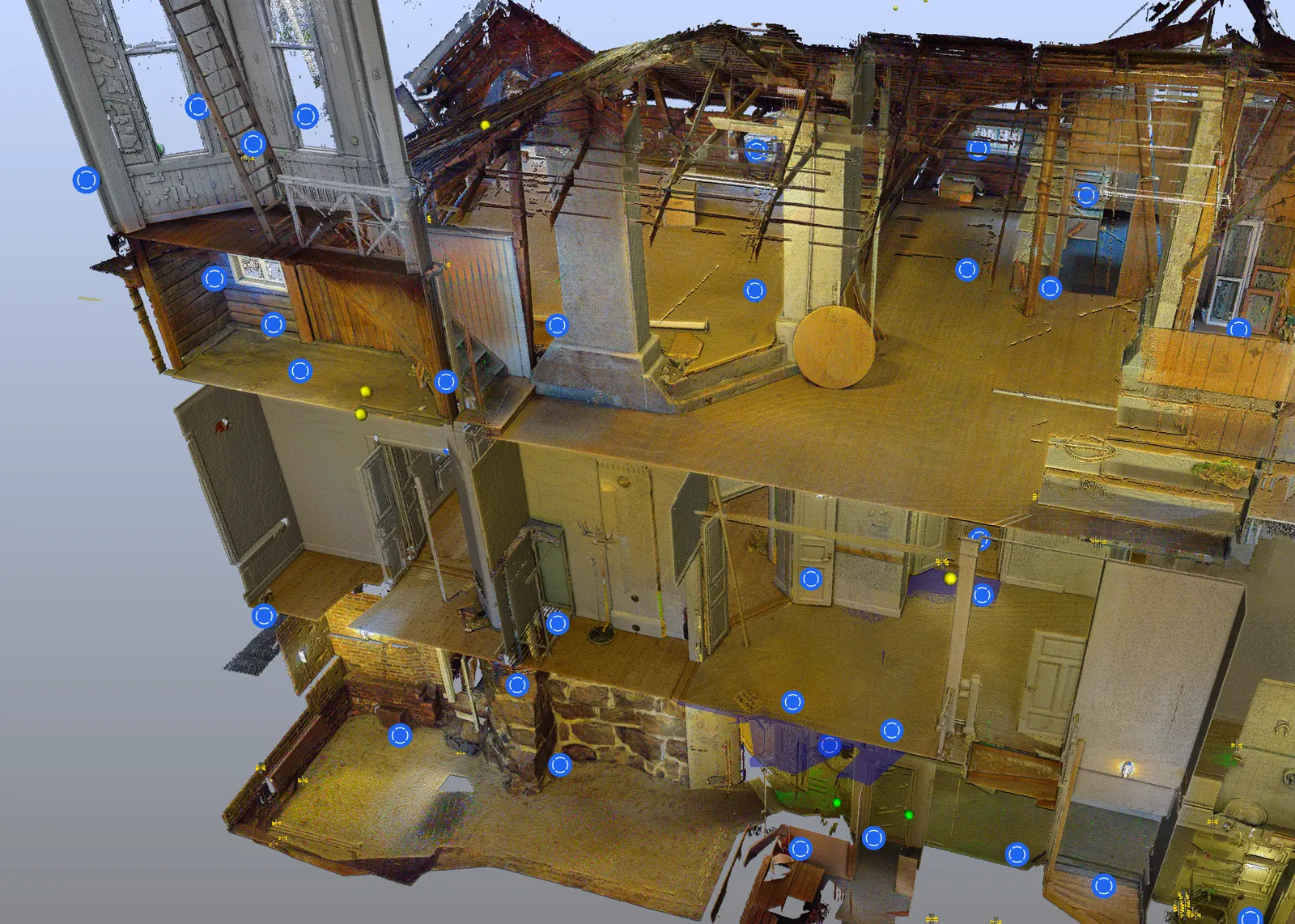

Soveltuvat kohteet

  • Tuotantotilat, kerrostalot ja rakennustyömaat
  • Koneet, putkistot, junat ja isot laitteet
  • Laivarakenteet, kuten keula-dome
  • Pienet kappaleet käsiskannerilla (n. 5 mm … henkilöauto)
  • Muutostyöt olemassa olevaan ympäristöön

Toimitettava aineisto

  • Rekisteröity pistepilvi sovitussa muodossa
  • Tarvittaessa 3D-malli tai mittakuvat
  • Huomiot mittauksen rajauksesta ja puutteista

Mitä tarvitaan aloitukseen

  • Kohteen sijainti ja pääsy
  • Mitä suunnittelua aineistolla tehdään
  • Mahdolliset nykyiset kuvat tai mallit
